Клапаны обратные ДУ 80 в Ульяновске

Обратные клапаны Ду 80 от производителя «Динамика» характеризуются надежной конструкцией поворотного типа, обеспечивающей эффективную защиту трубопроводных систем от обратного потока рабочей среды. Клапаны эффективно работают с различными средами: водой, паром, газом, нефтепродуктами, а также химическими смесями, неагрессивными к материалам конструкции. Продукция разработана специально для использования на промышленных объектах. Основное применение изделий — установка на промышленные трубопроводы, водопроводы и газопроводы нефтегазового и индустриального секторов.

Особенности:

• Обратные клапаны Ду80 обозначений 19с(лс,нж)53нж или 19с(лс,нж)76нж имеют следующие особенности:

1. Условное давление до 4 МПа;
2. полнопроходное сечение;
3. корпус из литой стали;
4. корпус со ревизионным (смотровым) патрубком с фланцевой заглушкой;
5. ось поворота затвора на корпусе.

• КО Ду80 обозначений 19с(лс,нж)38нж или 19с(лс,нж)47нж имеют свои особенности:

1. Условное давление до 16 МПа;
2. не полнопроходное прямоточное сечение;
3. низкое гидравлическое сопротивление;
4. корпус трубного типа из прокатной стали;
5. ось поворота затвора на седле (серия 38), ось вращения затвора с динамическим упором на корпусе ( серия 47).

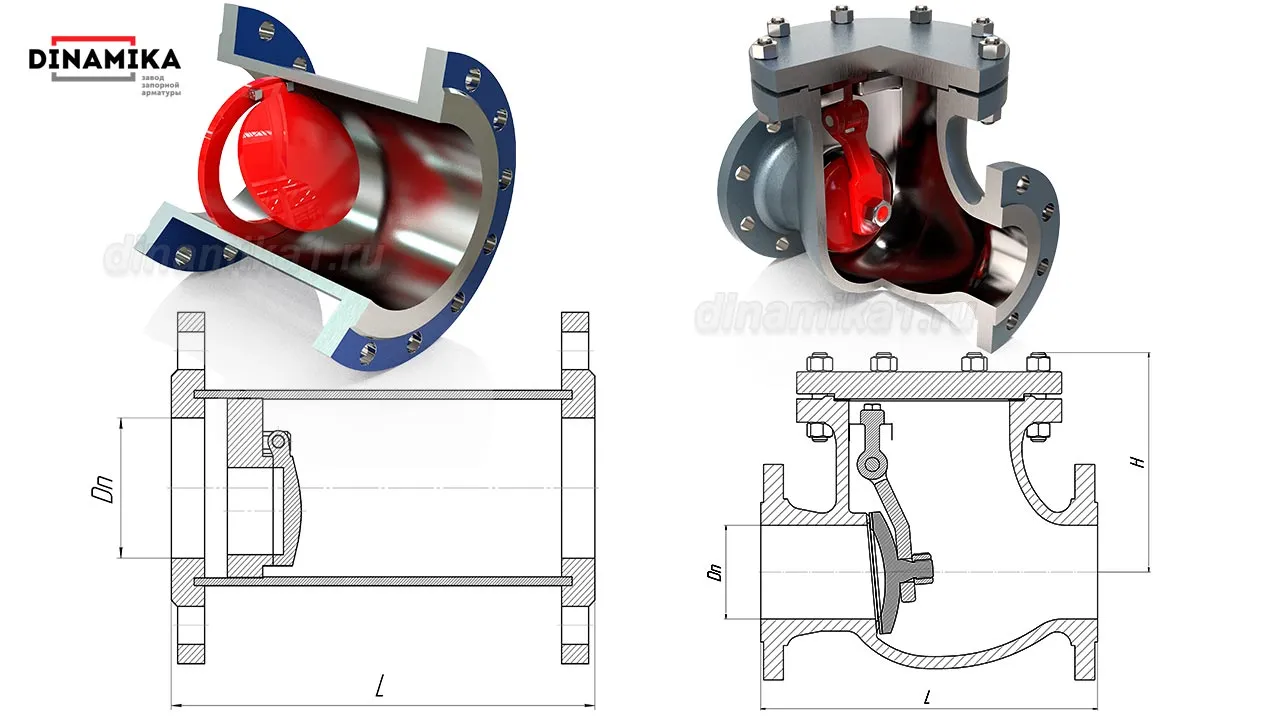

Основные конструктивные элементы:

• Корпус — из конструкционной или литьевой стали в зависимости от конструкции затора, технической спецификации и условий эксплуатации.
• Поворотный затвор — запирающий элемент, который под действием потока среды открывается, а при остановке или обратном движении потока автоматически закрывается под собственным весом или давлением рабочей среды.
• Седло — уплотнительная поверхность, обеспечивающая герметичное прилегание затвора в закрытом положении.
• Ось поворота — элемент, на котором крепится затвор.

Поворотная конструкция обратных клапанов Ду 80 отличается минимальным гидравлическим сопротивлением в открытом положении и быстрым срабатыванием при изменении направления потока, что критически важно для защиты промышленного оборудования.

Технические характеристики

• Условный диаметр прохода (Ду): 80 мм;
• Тип конструкции: поворотный;
• Максимальное рабочее давление (Ру): от 1,6 до 16 МПа в зависимостиот конструкции обозначения КОП.

Исполнения диапазон рабочих температур:

1. Исполнение “С”, У1, сталь 20, 20Л (углеродистая): от -40°C до +425°C.
2. Исполнение “ЛС”, ХЛ1, сталь 09Г2С, 20ГЛ (хладостойкая): от -60°C до +425°C.
3. Исполнение “НЖ”, УХЛ, сталь 12Х18Н10Т и 12Х18Н9ТЛ (нержавеющая, коррозиестойкая): от -60°C до +425°C.

Типы присоединения к трубопроводу:

1. Фланцевое с комплектацией КОФ (комплект обратных фланцев).
2. Под приварку.
3. Под приварку-межфланцевое (стяжная конструкция).

Рабочие среды: вода, пар, газ, нефтепродукты, химические смеси, неагрессивные к материалам клапана

Области применения: нефтегазовая промышленность, химические производства, промышленные системы трубопроводов, водопроводы и газопроводы промышленного назначения

Как сделать заказ

Обратные клапаны Ду 80 от компании «Динамика» поставляются оптовыми партиями. Для оформления заказа необходимо связаться с менеджерами компании, предоставить технические требования к изделию и получить коммерческое предложение со сроками изготовления и поставки. Сделать это вы можете через форму заявки на сайте завода, а также по номеру телефона +7 843 211 55 11 или адресу электронной почты info@dinamika1.ru.
