Клапаны обратные ДУ 50 в Ульяновске

Обратные клапаны КО Ду 50 от компании «Динамика» разработаны специально для промышленного применения и обладают рядом важных характеристик, отличающих их от бытовой защитной арматуры аналогичного функционала.

Номенклатура клапанов обратных Ду50 — обозначения и краткие параметры

Изделия данного типоразмера способны работать с широким спектром рабочих сред: вода, пар, газ, нефтепродукты, а также химические смеси, не агрессивные к материалам конструкции клапана. Это делает их универсальным решением для различных технологических процессов на промышленных объектах. Обратные клапаны Ду 50 от компании «Динамика» изготавливаются только из стальных сплавов, что гарантирует высокую прочность, долговечность и способность выдерживать значительные нагрузки.

Конструкция и принцип работы

Обратный клапан Ду 50 может быть выполнен в двух вариантах обратного затвора — подъемном пружинном и поворотном, что позволяет подобрать оптимальное решение в зависимости от особенностей конкретной системы трубопроводов.

• Подъемная пружинная конструкция основана на вертикальном перемещении запорного элемента под действием потока рабочей среды. При движении потока в прямом направлении затвор поднимается, открывая проход для жидкости или газа. При снижении давления или попытке обратного тока пружина возвращает затвор в седло, надежно перекрывая проход. Такая конструкция отличается компактностью и быстрым срабатыванием.

• Поворотная конструкция использует диск или створку, закрепленную на оси, которая открывается под напором прямого потока и закрывается под действием собственного веса или возвратного потока. Поворотные клапаны обеспечивают меньшее гидравлическое сопротивление и особенно эффективны в системах с высокими расходами.

Для данного типоразмера компания «Динамика» использует конструкционную или литьевую сталь в зависимости от требований заказчика и условий эксплуатации. Все детали, контактирующие с рабочей средой, изготавливаются из коррозионностойких материалов, обеспечивающих длительный срок службы без потери функциональных характеристик.

Технические параметры

• Условный диаметр прохода (Ду): 50 мм
• Изготовление и поставка:

— ТУ 3742-002-27844275-2014;
— соответствие регламентам — ТР ТС 010, 032.

Типы конструкции и особенности обратных клапанов Ду50:

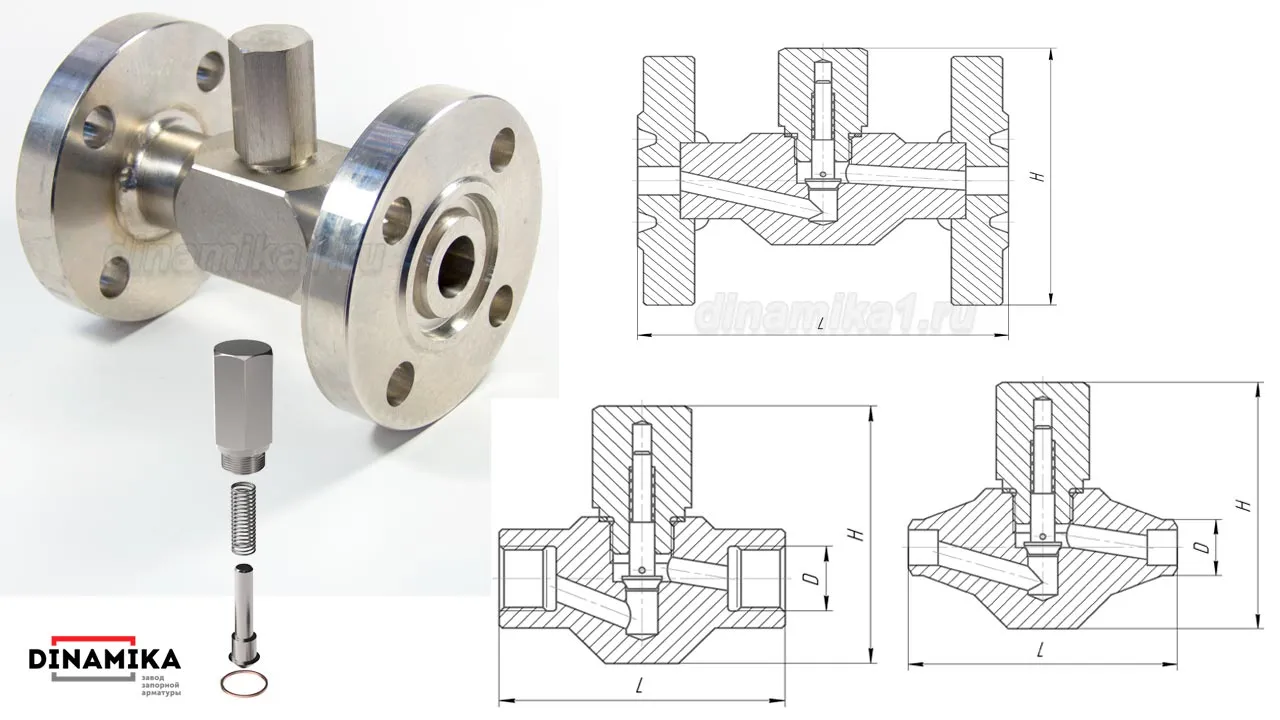

• С подъемным затвором серия 48нж:

1. Условное давление до 25 МПа;
2. подъёмный затвор пружинного типа;
3. корпус из прокатной горячекатанной стали рассчитан на давление (Pn) до 250 кг/cм;
4. тип присоединений резьба G2, фланец, приварка.

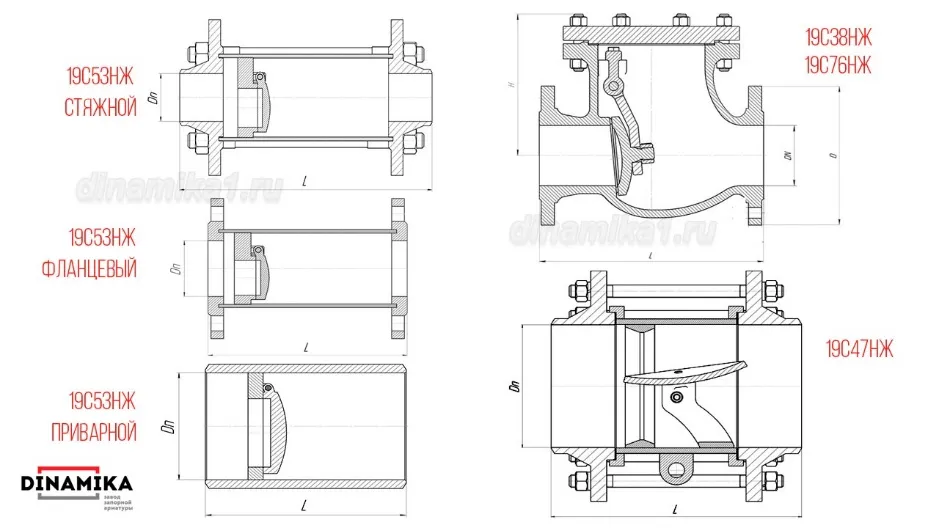

• С поворотным затвором серия 53нж и 76нж, особенности:

1. Условное давление до 4 МПа;
2. корпус с осмотровым патрубком в исполнении из литой стали;
3. изготавливаются только фланцевом исполнении;
4. проход полный;
5. обратный затвор — диск захлопка поворотно-подъёмная.

• С поворотным затвором серия клапанов 38нж и 47нж, особенности:

1. Условное давление до 16 МПа;
2. корпус трубного типа из прокатной стали 3 вида (приварной, фланцевый и приварной стяжного типа);
3. сечение прямоточное, неполный проход;
4. обратный затвор (захлопка поворотная).

Максимальное рабочее давление (Ру): до 25 МПа, что позволяет применять клапаны в системах высокого давления.

Герметичность затвора: класс “В” ГОСТ 9544.

Материалы изготовления корпусных деталей:

• углеродистая прокатная сталь 20;
• хладостойкая прокатная сталь 09г2с;
• нержавеющая прокатная сталь 12х18н10т;
• сталь 20Л (литьевая);
• хладостойкая сталь 20ГЛ (литьевая);
• нержавеющая сталь 12х18н9тл (литьевая).

Рабочие среды: вода, пар, газ, нефтепродукты, химические смеси, не агрессивные к материалам клапана

Диапазон рабочих температур зависит от материала исполнения:

• сталь 20, 20Л (углеродистая): от -40°C до +425°C;
• сталь 09г2с, 20ГЛ (хладостойкая): от -60°C до +425°C;
• сталь 12х18н10т или 12х18н9тл (нержавеющая): от -60°C до +425°C.

Типы подключения к трубопроводу: фланцевый с КОФ (ГОСТ 33259), муфтовый — резьба G2 (по согласованию любой тип), под приварку встык.

Как сделать заказ

Обратные клапаны Ду 50 производства компании «Динамика» поставляются на условиях оптовых цен. Для оформления заказа необходимо связаться с отделом продаж компании по номеру +7 843 211 55 11 или адресу электронной почты info@dinamika1.ru, предоставить техническое задание с указанием требуемых параметров: типа конструкции, материала изготовления, способа присоединения и других характеристик.
