Клапаны обратные ДУ 20 мм в Ульяновске

Обратные клапаны Ду 20 производства «Динамика» относятся к категории промышленная арматура высокого давления и предназначены исключительно для специализированного применения в индустриальном секторе. Эти изделия не имеют отношения к бытовой сантехнике или системам вентиляции жилых помещений — они разработаны для работы в сложных условиях промышленных трубопроводов. Особенность резьбового исполнения — клапан обратный ¾ дюйма.

Основные области применения включают нефтегазовую отрасль, химическую промышленность, энергетику, водопроводные и газопроводные магистрали промышленного назначения. Клапаны КО Ду 20предназначены для промышленных трубопроводов с транспортировкой рабочих сред: вода, пар, газ, нефтепродукты и химические смеси, не агрессивные к материалам конструкции.

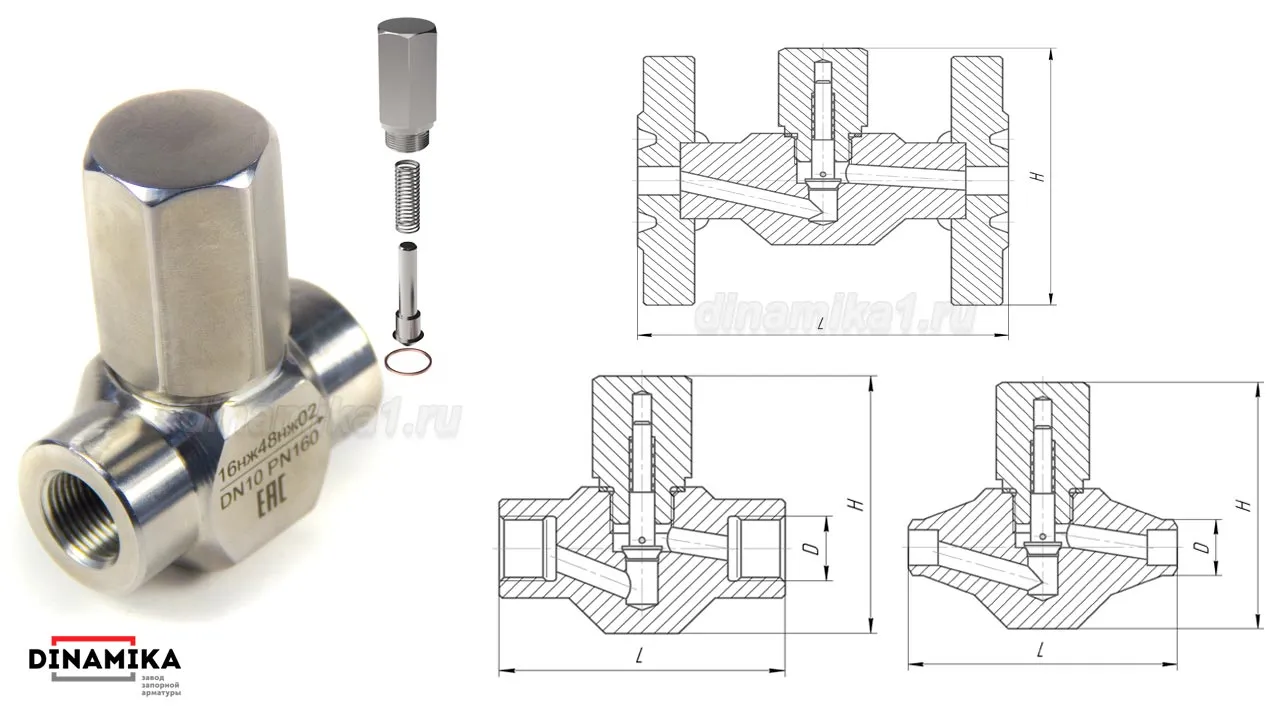

Клапан обратный Ду20 — размеры и вес

Конструкция

Особенность обратных клапанов Ду20 Динамика — это простота конструкции что обеспечивает надежный функционал. Принцип работы основан на пассивном автоматическом перекрытии потока при изменении направления движения рабочей среды или падении давления.

Конструктивно изделие состоит четырёх элементов:

• Корпус — изготавливается из конструкционной стали (сталь 20, 09Г2С или 12Х18Н10Т в зависимости от климатического исполнения ГОСТ 15150-69). Прочный цельнометаллический корпус обеспечивает герметичность системы и устойчивость к высоким давлениям.

• Запорный элемент — подъемный шток-золотник игольчатого типа, под действием возвратной пружины прижимается к седлу, перекрывая проходное сечение при отсутствии прямого потока или возникновении обратного давления.

• Пружинный механизм — обеспечивает автоматическое закрытие клапана при падении давления рабочей среды, подающейся под золотник. Жесткость пружины рассчитана с учетом рабочих параметров системы для быстрого срабатывания при изменении направления потока.

• Глухой штуцер - является направляющей обратного затвора с пружиной.

Уплотнение затвор/седло — металл по металлу разрешает эксплуатацию изделия в широком диапазоне высоких температур (до +425°C) и агрессивности рабочих сред (НЖ исполнение УХЛ).

Компактные габариты клапанов Ду 20 позволяют легко интегрировать их в существующие трубопроводные системы без значительных изменений конфигурации.

Технические характеристики

• Условный диаметр прохода (Ду): 20 мм.
• Условное обозначение: КОП Ду 20 (клапан обратный подъёмный), ТУ 3742-002-27844275-2014, ТР ТС 010, 032.
• Общепромышленное обозначение: 16с(лс,нж)48нж Dn20.
• Тип конструкции: подъемный, пружинный.
• Максимальное рабочее давление (Ру): до 40 МПа — в зависимости от конкретного исполнения и модификации клапана.

Материалы изготовления корпусных деталей:

• углеродистая сталь 20;
• хладостойкая сталь 09Г2С;
• нержавеющая коррозионностойкая сталь 12Х18Н10Т.

Диапазон рабочих температур:

• для исполнения У1 из стали 20: от -40°C до +425°C;
• для исполнения ХЛ из стали 09Г2С: от -60°C до +425°C;
• для исполнения УХЛ из нержавеющей стали 12Х18Н10Т: от -60°C до +425°C.

Рабочие среды: вода, пар, газ, нефтепродукты, химические смеси, не агрессивные к материалам клапана.

Типы присоединения к трубопроводу:

• муфтовое — внутренняя резьба 3/4;
• штуцерное — наружная резьба 3/4;
• фланцевое с КОФ и метизом;
• под приварку;
• штуцерно-ниппельное (СШН).

Как сделать заказ

Компания «Динамика» работает с любыми оптовыми партиями изделий с возможностью доставки в регионы. Для оформления заказа обратных клапанов Ду 20 необходимо связаться с менеджерами компании, предоставив техническое задание с указанием требуемых параметров. Сделать это вы можете по номеру телефона +7 843 211 55 11 или адресу электронной почты info@dinamika1.ru.
